從大范圍能源儲存體系至便攜電子器件，鋰離子電池在其中扮演著重要角色，因此提高其功率密度、能量密度和循環壽命是十分必要的。鍺基材料有著高理論比容量、快速鋰離子擴散率和高電導率，十分適用于鋰電陽極。然而，體積膨脹和粒子團聚問題使得其電化學性能不盡人意。

　　在三元鍺酸鹽中，CuGeO3擁有獨特的二維層狀結構，能提供體積膨脹所需的緩沖空間，還能使得反應限制在層內形成“微型反應池”提高電化學活性。除此以外，CuGeO3的晶體結構使得充放電可逆，延長了循環壽命。

　　另一方面，當二維材料的厚度減少至原子尺度時，由于內在的無機固體發生變化，產生了自適應缺陷。這些缺陷能有效地調節電子結構而無需改變原始晶格，將有利于鋰電池倍率性能。更重要的是，二維納米結構擁有無比的“3S”特性、結構穩定性和高活性表面積，縮短了了鋰存儲的路徑。

　　近日，來自中國科學技術大學的肖翀教授、謝毅教授(中科院院士)，以及澳大利亞伍倫貢大學的郭再萍教授(共同通訊作者)在著名期刊ACSNano上發表題為”LocalElectricFieldFacilitatesHigh-PerformanceLi-IonBatteries”的論文。

　　該文章報道了一種常規液相剝離法制成的二維CuGeO3超薄納米片(CGOUNs)/石墨烯范德華異質結的鋰電陽極材料。有趣的是，當CuGeO3的厚度減少至原子尺度時，由于有較多的表面原子輕易離開了二維晶格，產生自適應氧空位。第一性原理計算表明，產生明顯的電子轉移現象，使得電子分布不平衡，在氧空位區域上產生了局域電場。

　　該微型面內局域電場能加快離子/電子的遷移率，提高電極材料的電荷轉換速率。并且，通過把石墨烯作為導電基底和緩沖層，提高了該材料的循環壽命和倍率性能。

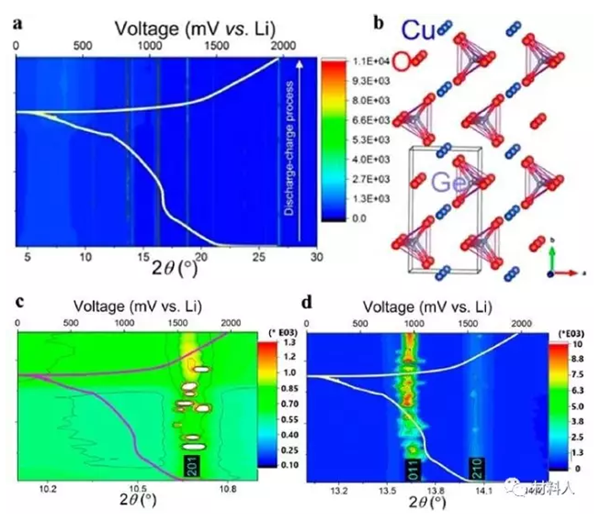

　　一：塊狀CuGeO3電極的原位同步加速X射線粉末衍射圖(SXRPD)。

　　(a)CuGeO-3的SXRPD信號反映；

　　(b)CuGeO3的晶體結構；

　　(c)10°-11°包含(201)峰的SXRPD；

　　(d)13°-14.5°包含(011)和(210)峰的SXRPD。

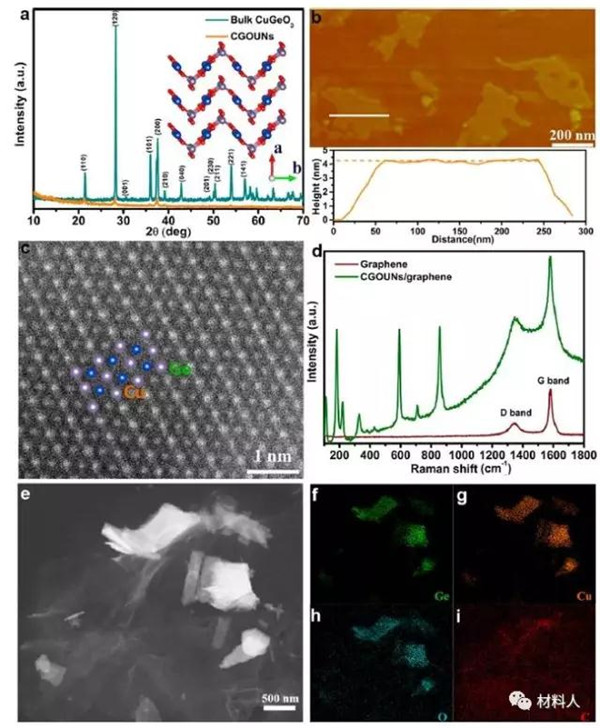

　　二：CGOUNs和CGOUNs石墨烯范德華異質結的微觀結構。

　　(a)CGOUNs的XRD圖；

　　(b)CGOUNs的AFM圖;

　　(c)CGOUNs的HAADF-STEM圖；

　　(d)CGOUNs/石墨烯的拉曼光譜；

　　(e)CGOUNs/石墨烯的STEM-HAADF圖；

　　(f)-(i)CGOUNs/石墨烯的EDS圖。

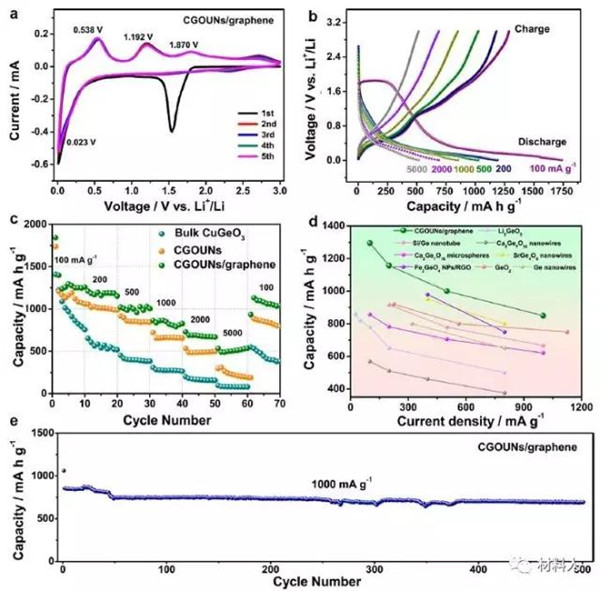

　　三：電化學性能。

　　(a)CV圖；

　　(b)不同電流密度的CGD圖；

　　(c)倍率性能圖；

　　(d)與其他納米鍺基陽極倍率特性的比較；

　　(e)長時間循環壽命。

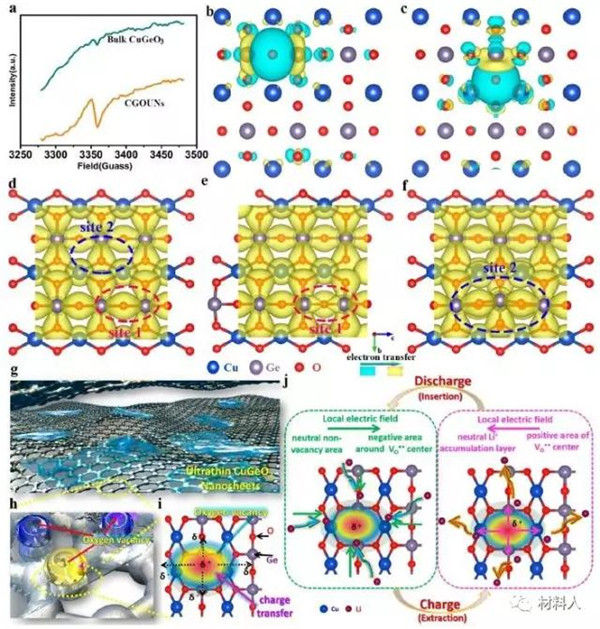

　　四：原子尺度的缺陷表征和對應的電子結構計算。

　　(a)ESR結果；

　　(b)/(c)Vo？？不同電荷密度；

　　(d)氧空位自由CuGeO3的電荷密度分布；

　　(e)不同位點下的氧空位區域1；

　　(f)不同位點下的氧空位區域2；

　　(g)CGOUNs/石墨烯的氧空位；

　　(h)CGOUNs的氧空位；

　　(i)氧空位區域的電荷轉移行為；

　　(j)局域電場增強高倍率性能的原理。

　　【小結】

　　通過關注高性能鋰電池中鋰離子遷移行為的內在因素，從實驗上得到了限制在CGOUNs/石墨烯范德華異質結的氧空位作為高性能陽極材料。在該體系中，納米片構造的原子厚度提供了充足的活性位點來提升高容量，并釋放結構壓力以此防止結構遭破壞。更重要的是，自適應原子尺度氧空位能引發面內自建電場，加快離子/電子遷移率，提高倍率性能。

　　除此以外，石墨烯基底則作為彈性緩沖層、電子傳輸通道和額外的界面儲鋰來源。收益于該多尺度階梯式策略，CGOUNs/石墨烯在100mAg-1電流密度下展示了高達1295mAhg-1的比容量，良好的倍率特性以及長循環壽命。
